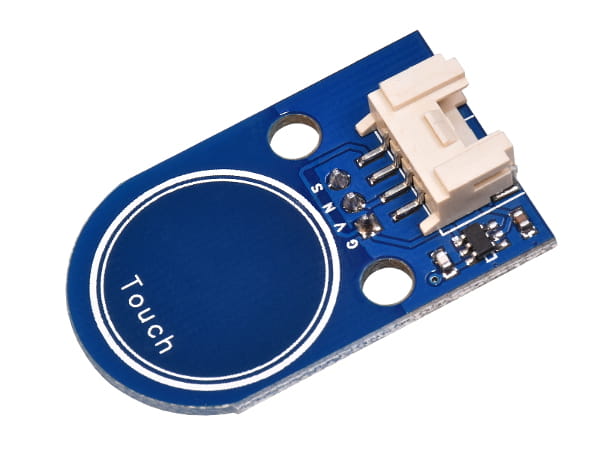

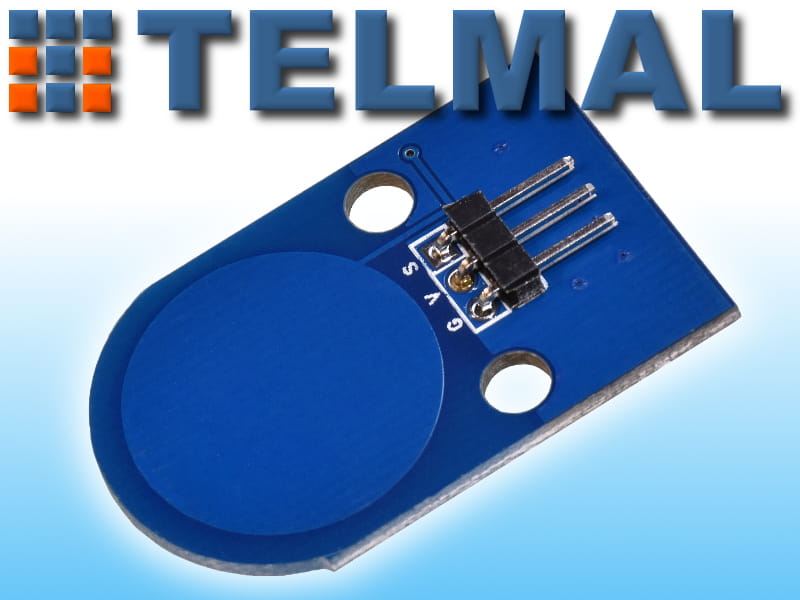

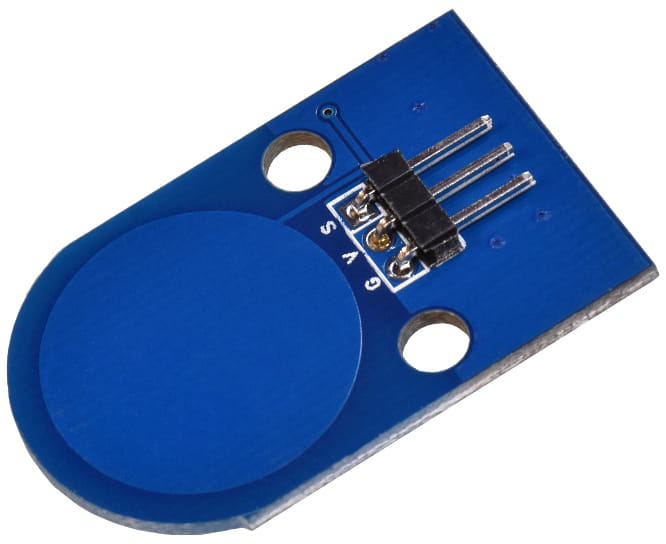

✅ Pojedynczy przełącznik dotykowy TTP223B 1-TOUCH

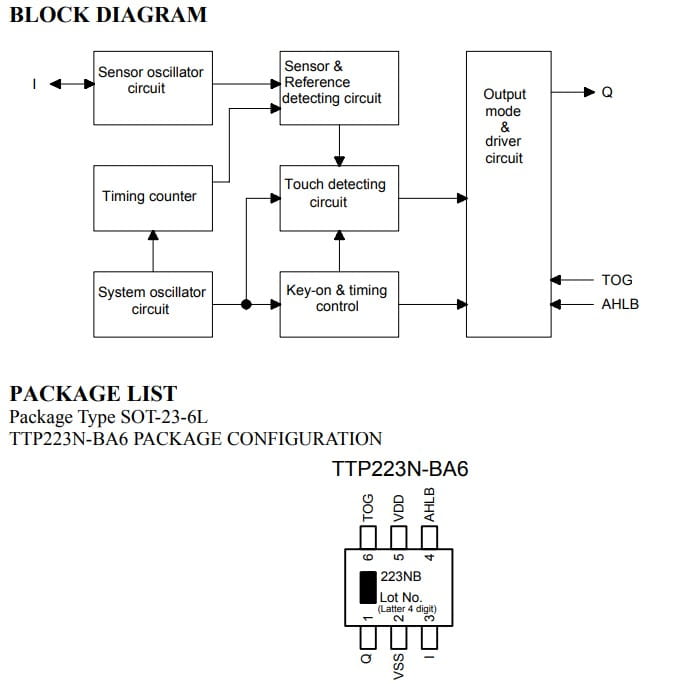

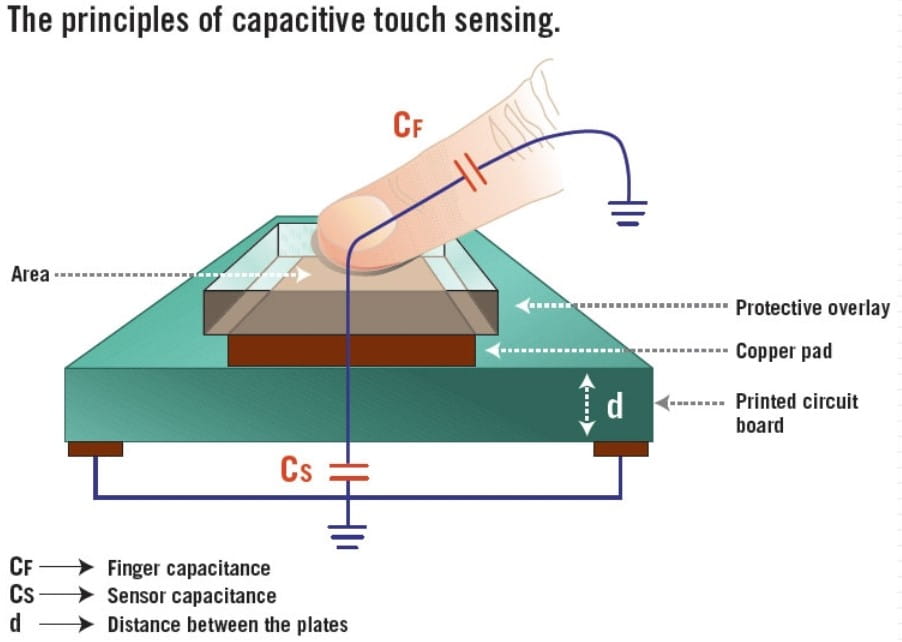

Moduł przełącznik dotykowy jest idealny do dodania sterowania dotykowego, zastępując mechaniczne przełączniki w twoim projekcie. Ten moduł wykorzystuje układ scalony typu TTP223B , który może wykryć, kiedy dotyka go ludzki palec. Czujnik należy do typu czujników pojemnościowych, których działanie opiera się na zasadzie wykrywania pojemności elektrycznej kondensatora. W ten sposób obecność obiektu tworzy pojemność, którą wykrywają obwody wewnętrzne, nakazując przełączenie sygnału wyjściowego. W porównaniu z indukcyjnymi czujnikami zbliżeniowymi mają one ograniczoną szybkość przełączania (10-50 Hz), ale mają inne zalety:

Zalety:

• wyższe nominalne natężenia przepływu (do 20 mm);
• zdolność wykrywania obiektów nieferromagnetycznych, pod warunkiem, że przynajmniej częściowo przewodzą
• odporność na zakłócenia elektromagnetyczne.

Parametry techniczne:

• zasilanie - 3,3-5V DC
• wymiary - 38 x 24mm
• czas zadziałania - 60ms
• czas zadziałania w trybie uśpienia - 220ms
• raster wyprowadzeń - 2,54mm
• wyprowadzenia - VCC-zasilanie, GND-MASA, OUT-wyjście

Gdy moduł zostanie dotknięty, jego moc wyjściowa wzrośnie do wysokiego poziomu 5V. Jeśli moduł nie zostanie ponownie dotknięty w ciągu następnych 12 sekund, moduł przejdzie w tryb niskiego poboru mocy, co spowoduje czas reakcji 220 ms, ale znacznie zmniejszy zużycie energii. Moduł może być używany z mikrokontrolerami i płytkami takimi jak Arduino i Raspberry Pi. Moduł posiada zestaw otworów montażowych M2 pozwalających na łatwe mocowanie do wielu powierzchni. Kołki pasują do standardowych gniazd o rastrze 2,54 mm.
