Konwerter 3,3V - 5V pod HC05 HC06 bluetooth
Opis

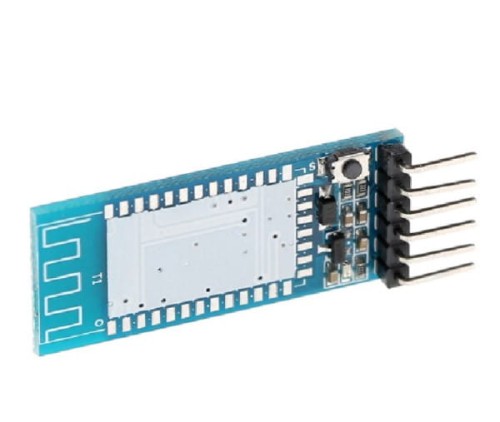

Podstawka BLUETOOTH ZS-040 pod moduły HC05 HC06 HC07
Moduł ten można wykorzystać jako konwerter poziomów sygnału 3.3-5V dla modułów bluetooth HC05, HC06 i HC07. Moduł ZS40 posiada 6pinowe złącze oraz wizualizacje stanu pracy diodą LED (czy moduł jest sparowany) i przycisk monostabilny (typu reset). Do dyspozycji mamy piny: EN, VCC, GND, TxD, RxD, STATE.
- EN służy do wyłączenia modułu - podanie na ten PIN masy wyłączy moduł, pozostawienie tego pinu pozwala na pracę modułu.
- VCC - zasilanie modułu
- GND - masa
- TX i RX - linie komunikacyjne UART
- STATE - zmienia swój stan po nawiązaniu komunikacji (podpięty do pinu PIO9 czyli 32 modułu HC-05)
- wymiary - 43x17x7mm
Adapter posiada stabilizator napięcia co pozwala na maksymalne napięcie modułu 6,5V.
