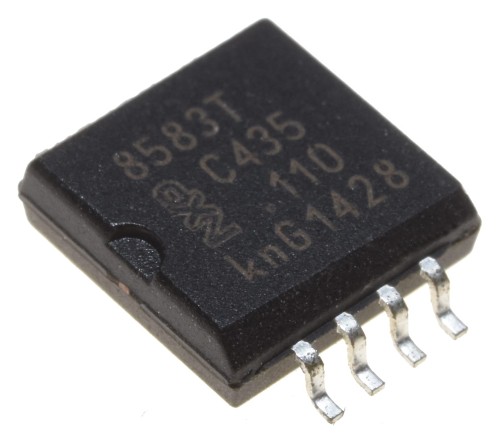

Układ scalony PCF8583T - Real Time Clock (RTC) - wersja SMD

Przedmiotem aukcji jest układ scalony PCF8583T, zegar z kalendarzem oparty na 2048 bitowej statycznej pamięci CMOS RAM, zorganizowanej jako 256 słów po 8 bitów. Adresy i dane są przesyłane szeregowo za pośrednictwem dwukierunkowej magistrali I2C. Wbudowany rejestr adresowy jest automatycznie inkrementowany po każdym zapisanym lub odczytanym bajcie danych. Pin adresowy A0 jest używany do programowania adresu sprzętowego, co pozwala na podłączenie dwóch urządzeń do magistrali bez dodatkowego sprzętu.

Specyfikacja techniczna i cechy:

• Typ: PCF8583T
• Obudowa: SMD
• Zasilanie magistrali I2C: 2.5 V do 6 V
• Zasilanie zegara: 1.0 V do 6.0 V w temperaturze 0 °C do +70 °C
• 240 × 8-bitowa pamięć RAM niskonapięciowa
• Napięcie utrzymania danych: 1.0 V do 6.0 V
• Prąd pracy (przy fSCL = 0 Hz): maksymalnie 50 μA
• Funkcja zegara z czteroletnim kalendarzem
• Uniwersalny timer z alarmem i wskaźnikiem przepełnienia
• Format 24-godzinny lub 12-godzinny
• Baza czasu 32.768 kHz lub 50 Hz
• Szeregowa magistrala wejściowa i wyjściowa (I2C-bus)
• Automatyczne inkrementowanie adresu słowa
• Programowalny alarm, timer i funkcja przerwania
• Adresy slave: A1h lub A3h do odczytu, A0h lub A2h do zapisu

Dodatkowe informacje:

Wbudowany oscylator 32.768 kHz i pierwsze 8 bajtów RAM są wykorzystywane do funkcji zegara, kalendarza i licznika. Kolejne 8 bajtów można zaprogramować jako rejestry alarmowe lub użyć jako wolne przestrzenie RAM. Pozostałe 240 bajtów to wolne lokalizacje RAM.
