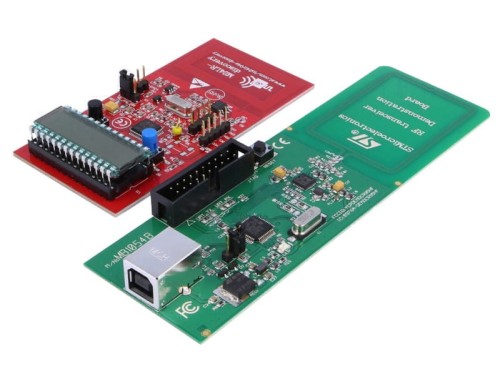

Zestaw uruchomieniowy M24LR DISCOVERY
Opis
M24LR to gotowy do użycia moduł zawierający układ scalony pamięci EEPROM podwójnego interfejsu. Zestaw przeznaczony jest do zastosowań przemysłowych, budowy sprzętu medycznego oraz elektroniki użytkowej. W skład wchodzą dwie płytki:
- Płytka M24LR to układ zasilany wyłącznie z czytnika RFID lub telefonów wspierających NFC
- Płytka nadajnik-odbiornik RF jest przykładem czytnika RFID. Moduł do poprawnego działania musi być podłączony do komputera PC. Układ zawiera oprogramowanie demonstracyjne.
Dane techniczne:
- M24LR
- M24LR04E-RMN6T/2 Podwójny interfejs EEPROM z I2C oraz interfejs ISO/IEC 15693 RF, pamięć EEPROM 4kb
- STM8L15C6T6 – ośmiobitowy mikrokontroler z 8kB pamięci flash
- STTS751-0WB3F, niskonapięciowy cyfrowy czujnik temperatury
- Antena indukcyjna na PCB o wymiarach: 20 x 40mm
- Dwa przyciski (do dyspozycji użytkownika oraz reset)
- Złącze SWIM do programowania oraz debuggowania
- Złącze I2C
- Wyświetlacz LCD (24 segmenty, 4 wspólne)
- RF nadajnik/odbiornik
- CR95HF-VMD5T wielo-protokółowy bezdotykowy moduł nadajnik-odbiornik o częstotliwości 13.56MHz z szeregowym dostępem poprzez SPI lub UART
- STM32F103CB 32-bitowy mikrokontroler z 128 kB pamięci flash
- Antena indukcyjna 13.56MHz zintegrowana na PCB o wymiarach 47 x 34 mm
- Złącze USB do komunikacji z komputerem PC oraz zasilania płytki
